Характеристики товара
  • Размер модели: Relay
  • Производитель: BETTERSHENGSUN
  • Индивидуального изготовления: Да
  • Test1: 4
  • Test4: 4
Описание товара

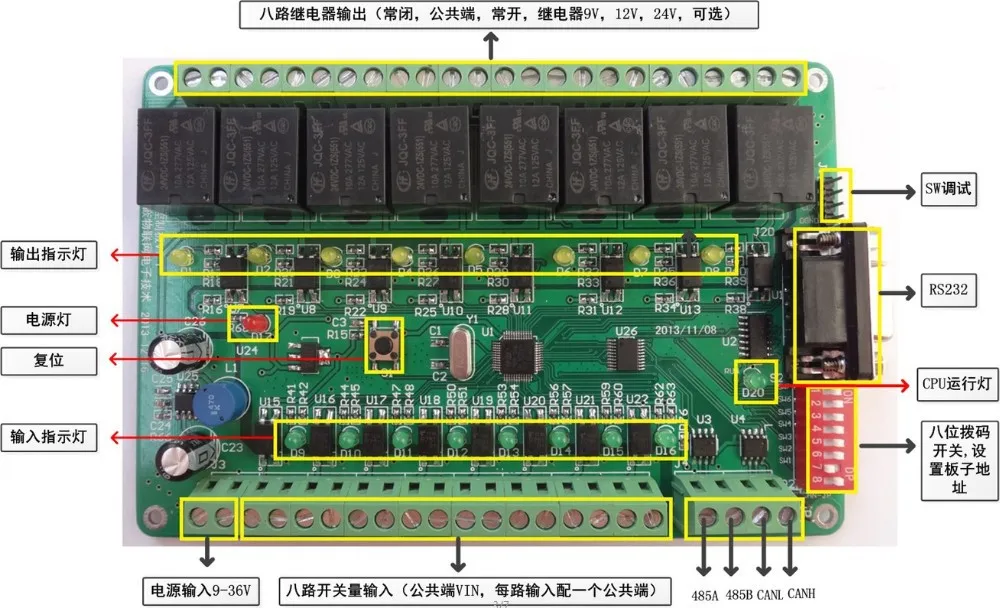

а, характеристики продукта

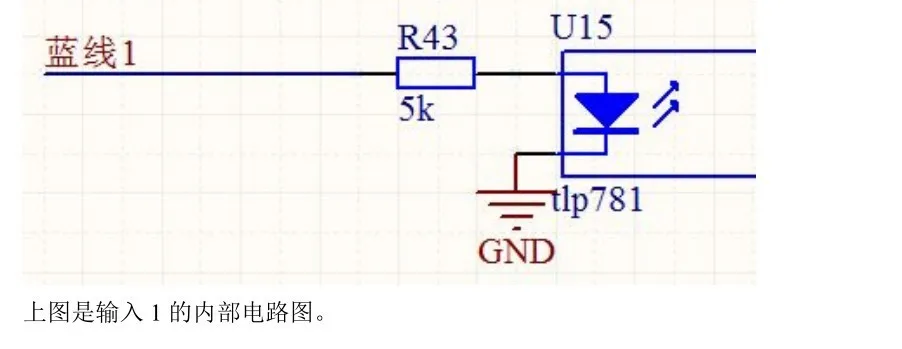

1, 8 схема фотоэлектрические вход; 8 способ релейный выход (с оптрон изоляции).
2, с RS232/RS485/интерфейс CAN связи, удобный каскад (пластина снабжена дисковый переключатель может быть установлен в адрес доска, поддерживает до 127 каскад).
3, реле дополнительно 12 В/24 В два, Hongfa оригинальный реле, прочный.


aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()


красная линия подключена и мощность " + ".
2, RS485 сети формат команды
реле управления пластины RS485 или МОЖЕТЕ сети, через RS232 контролировать состояние реле доска (можно также непосредственно через RS485).
команда рамка с 0X48, 0X3A в начале, конец с 0X45, 0X44. Byte13 первые 12 байт (8 бит и только низкий).
релейная плата вернуться ввода/состояние реле: 0X01 закрыт, 0X00 отключен.
Write state релейный выход: 0X01 закрытый нормально открытый контакт, отсоедините нормально замкнутый контакт отключен; 0X00 нормально открытый контакт замкнут, нормально замкнутый контакт; другие значения, не изменение состояния реле:


команда пример кода:
читать цифры для 8 входное состояние 1:
0X48, 0X3A, 0X01, 0X52, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0X00, 0XD5, 0X45, 0X44
номера для релейная плата 1 возвращение 8 дорожно-вход-Второй Путь и пятый дорога закрыта, другой путь-это путь отключен):
0X48, 0X3A, 0X01, 0X41, 0X00, 0X01, 0X00, 0X00, 0X01, 0X00, 0X00, 0X00, 0XC6, 0X45, 0X44
к числу для релейная плата 1 Запись состояния реле (дорога второй нормально открытыми контактами, нормально замкнутый контакт отключен; дороги пятый нормально открытыми контактами, нормально замкнутый контакт отключен; другой путь-это путь нормально замкнутый контакт замкнут, нормально открытые контакты отключить):
0X48, 0X3A, 0X01,0X57,0, 00,0X01,0X00,0, 00,0X01,0X00,0, 00,0X00, 0XDC, 0X45,0X44
читать цифры для реле в 1 (State Road второй нормально открытыми контактами, нормально замкнутый контакт отключен; дороги пятый нормально открытыми контактами, нормально замкнутый контакт отключен; другой путь-это путь нормально замкнутый контакт замкнут, нормально открытые контакты отключить):
0X48, 0X3A, 0X01, 0X53, 0X00, 0X01, 0X00, 0X00, 0X01, 0X00, 0X00, 0X00, 0XE0, 0X45, 0X44
номера для релейная плата 1 возвращение 8 реле (дорога второй нормально открытыми контактами, нормально замкнутый контакт отключен; дороги пятый нормально открытыми контактами, нормально замкнутый контакт отключен; другой путь-это путь нормально замкнутый контакт замкнут, нормально открытые контакты отключить):
0X48, 0X3A, 0X01,0X54,0, 00,0X01,0X00,0, 00,0X01,0X00,0, 00,0X00, 0XDF, 0X45,0X44
3, CAN сети формат команды
(1) МОЖЕТ параметр
скорость передачи данных: 250 КБИТ/С
формат кадра: расширенный кадр данных
длина данных: 8



сфера код адреса 0X00 0XFE, общая может каскадом 127 релейная плата.
(3) МОЖЕТ сообщение (данных), что означает
это соглашение МОЖЕТ пакета составляет 8 байт данных, каждый байт представляет собой вход/состояние реле.
после достижения состояния реле: 0X01 закрытый нормально открытый контакт, отсоедините нормально замкнутый контакт отключен; 0X00 нормально открытый контакт замкнут, нормально замкнутый контакт; другие значения, не изменить состояние реле.
когда сказал переключатель входное состояние: 0X01 закрыт; 0X00 отключен, другие значения указывают на отсутствие изменения переключатель вход.
