Характеристики товара
  • Производитель: HWA YEH
  • Тип: Регулятор напряжения
  • Состояние: Новое
  • Напряжение питания: 5V
  • Мощность рассеивания: 5
  • Рабочая температура: 50
  • Размер модели: WCS1700
  • Индивидуального изготовления: Да
  • Применение: DC-DC
Описание товара

WCS1700 Проводника Через Отверстие ПОСТОЯННОГО и ПЕРЕМЕННОГО Тока, общество с ограниченной и Перегрузки По току dectecting модуль

ОПИСАНИЕ:

напряжение Питания: 5 В или 6.5-28VDC, использовать одну из них.
потребляемый Ток: 8mA;
ограничения Тока: 2A-100A
применение:
(1) Для ацп;
(2) Перегрузки По Току Fault Latch;
(3) Пик Обнаружения;
(4) Защита двигателя
пожалуйста, проверьте следующую картину
aeProduct.getSubject()

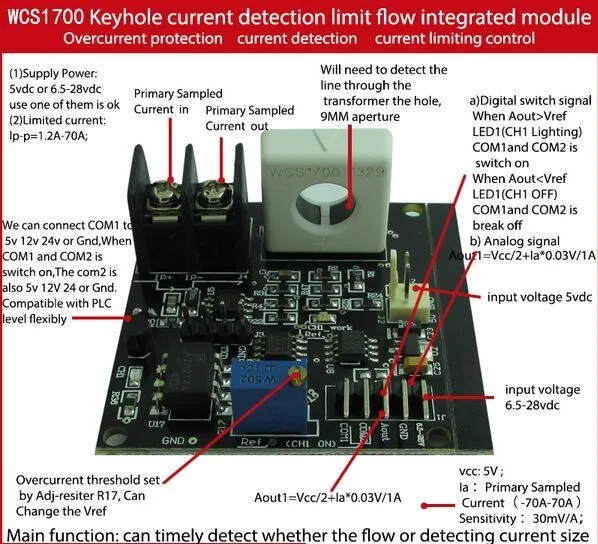

фото 1
совет имеет дваSignal:
(1) Aout1: Aout1 = Vcc/2+и. а. * 0.03 В/что изменяется линейно с одно-или двунаправленный ПЕРЕМЕННОГО или ПОСТОЯННОГО ТОКА первичной пробы ток, IP, в пределах указанного диапазона);

(2) COM1 и COM2 являетсяпассивный переключатель.

если Vref > Aout1, COM1 и COM2 разорвать.

, когда перегрузки по току (Vref < Aout1), ИНДИКАТОР CH1 на, и COM1 и COM2 является включение. в этом время вы можете подключить COM1 на 5 В 12 В 24 В или ЗЕМЛЯ, то COM2 является5 В 12 В 24 В или GND flexiby.

Принципиальная схема:

aeProduct.getSubject()

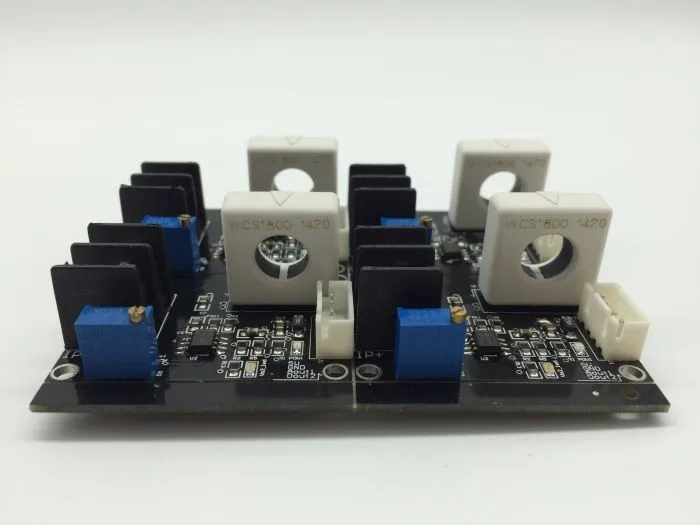

фото 2

aeProduct.getSubject()
фото 3
aeProduct.getSubject()
фото 4
aeProduct.getSubject()
фото 5
aeProduct.getSubject()
Questiong 1: Как установить Значения Vref;
ответ:
когдаповорот вadj-Resiter (R17)  по часовой стрелке, Значения Vref являетсяувеличение.

когдаcontrarotateвadj-Resiter (R17),Значения Vref является снижение,

Questiong 2: Как установить значение Перегрузки По Току вина?

ответ:
первыйшаг:подключитепервичной Пробыпровода, сделать tон обнаружил, что устройство работает, товключите 5В питания;
второй шаг: узнатьпорогизVref compair Aout1,сейчас мы можем наблюдать состояние(CH1_work),
  • еслисид(CH1_work) включен,мы можемcontrarotateвadj-Resiter (R17)  пока вled(CH1_work) выключен. этокритическая точка. тогда мы должны сделать одну вещь, поворот вadj-Resiter (R17)  по часовой стрелкедо тех пор, покаled (CH1_work)снова. это нормально. Когда перегрузки по току через (CH1) включен, COM1 и COM2 НА.
  • еслисид(CH1_work)off,мы можемповорот вadj-Resiter (R17)  по часовой стрелкедо тех пор, покаled(vo2_led), Который являетсякритическая точкаизVref иAout1,что все в порядке. Когда перегрузки по току через (CH1) включен, COM1 и COM2 является НА.
когда мы сделали выше работы. После начальной пробы ток превышаетнормальное значение (Vref), выставиться, естьперегрузки по току вина.

если вам нужно иметь какие-либо вопросы, Пожалуйста, напишите, свяжитесь с нами.
